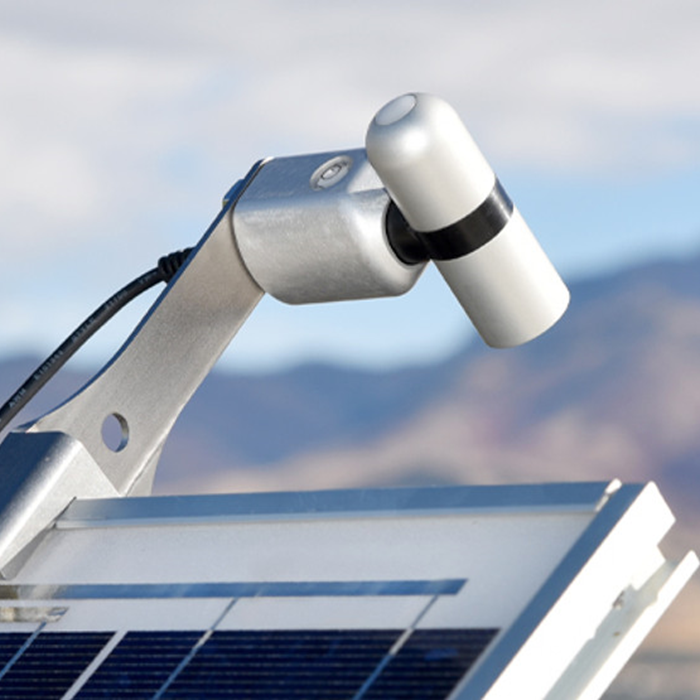

Apogee'nin yeni Modbus albedometresi, çift yüzeyli güneş panellerinin yatay ve düzlem dizi performans izlemesi için uygun maliyetli bir çözümdür. Bir Apogee Instruments SP-510 ve SP-610 termopil piranometreden oluşan SP-722-SS, mevcut montaj braketlerinden biri ile bir direğe veya doğrudan bir güneş paneline kolayca monte edilebilir.
SP-722-SS, RS-232 veya RS-485 üzerinden Modbus RTU protokolü kullanan dijital sinyalli bir termopil albedometredir. Doğrudan bir güneş paneline montaj için AM-150 albedometre güneş paneli sıkıştırma braketinin kullanılması gerekmektedir. Bir direğe monte etmek için AM-500 Net Radyometre montaj braketini veya AM-240 Çubuk tabanlı montaj fikstürünü kulanmalısınız.
Albedo ölçümleri, malzemelerin geniş bant kısa dalga yansıtıcılığını gösterir ve iki yüzeyli güneş panellerini izlemek, kentsel ve mimari ortamlarda ısı tutulmasını anlamak ve iklim ve hava durumunu incelemek için kullanılır. Piranometreler için tipik uygulamalar, tarımsal, ekolojik ve hidrolojik hava ağlarında kısa dalga radyasyon ölçümünü içerir.
SP-722-SS, bakım ve yeniden kalibrasyon için sensörün çıkarılmasını ve değiştirilmesini basitleştirmek için bir IP68 deniz sınıfı paslanmaz çelik kablo konektörü içerir.
| ISO 9060 | 2018 C Sınıfı (hızlı tepki; yukarıya doğru), N/A (aşağıya doğru) |
| Güç kaynağı | 5,5 - 24 V DC |
| Akım çekme | RS-232 sessiz 37 mA, aktif 37 mA; RS-485 sessiz 37 mA, aktif 42 Ma 1000 W mˉ²'de Kalibrasyon Belirsizliği %3'ten az |
| Çıkış aralığı | Modbus |
| Ölçüm aralığı | 0 - 2000 W mˉ² |
| Ölçüm tekrarlanabilirliği | %1'den az |
| Durağansızlık (Uzun Süreli Drift) | Yılda %2'den az |
| Doğrusal olmama | %1'den az |
| Görüş alanı | 180˚ (yukarıya bakan), 150˚(aşağıya bakan) |
| Spektral aralıklar | 385 nm - 2105 nm (yukarı bakan), 370 nm - 2240 nm (aşağıya bakan) |
Yönlü (Kosinüs) tepki | 80˚ solar zenitte (yukarı bakan) 30 W mˉ²'den az, 0 ila 60˚ arasındaki açılar için 20 W mˉ²'den az (aşağıya bakan) |
Sıcaklık tepkisi | -15 ila 45 C arasında %5'ten az |
Sıfır ofset A | 2 W mˉ²'den az, 10 W mˉ²'den az (ısıtmalı) |
Sıfır ofset B | 5 W mˉ²'den az |
Belirsizlik günlük toplam | %5'ten Az |
Çalışma ortamı | -50 ila 80 C; %0 ila %100 bağıl nem |
Isıtıcı | 390 Ω, 30,8 mA akım çekişi ve 12 V DC'de 370 mW güç gereksinimi |
Boyutlar | 66,5 mm yükseklik, 74,4 mm uzunluk, 33 mm genişlik |
Ağırlık | (5 m kablo ile) 247 g |
Kablo | 5 m dört iletkenli, blendajlı, bükümlü çift telli; 5 m'nin katları halinde ek kablo mevcuttur; TPR ceket (yüksek su direnci, yüksek UV stabilitesi, soğuk koşullarda esneklik); pigtail kurşun teller |
Garanti | Malzeme ve işçilik hatalarına karşı 4 yıl garanti |
İmalat yeri | Amerika |
